Сушилка с псевдоожиженным слоем серии GFG

 Сушилка с псевдоожиженным слоем серии GFG

Принцип работы
Высокопроизводительная сушилка кипящего слоя осуществляет просушку дисперсных материалов при помощи восходящего потока очищенного нагретого воздуха, подаваемого снизу сушильной камеры посредством вентилятора. Благодаря вихревому потоку горячего воздуха и отрицательному давлению внутри сушильной камеры достигается псевдоожижение дисперсного материала, в результате чего влага быстро испаряется и вытягивается из камеры.

Технические параметры
Параметры Спецификации
Объём загрузки кг 60 100 120 150 200 300 500 1000
Вентилятор Расход воздуха м3/ч 2361 3488 4000 4901 6032 7800 10800 15000
Давление мм вод.ст. 594 533 533 679 787 950 950 1200
Мощность кВт 7.5 11 15 18.5 22 30 45 75
Мощность мешалки кВт 0.55 0.55 0.55 0.55 0.75 1.5 1.5 2.2
Скорость вращения мешалки об/мин 11
Расход сжатого воздуха кг/ч 141 170 170 240 282 366 451 800
Продолжительность рабочего цикла мин 15-30 (в зависимости от исходного материала)
Высота установки мм 2700 2900 2900 2900 3300 3800 4200 5800

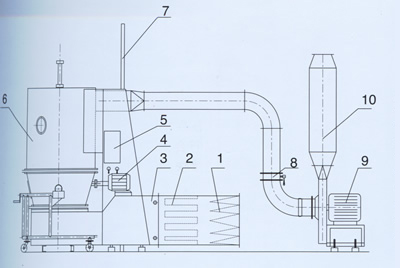

Схема сушилки кипящего слоя
1. Фильтр средней эффективности
2. Фильтр высокой эффективности
3. Нагреватель
4. Двигатель
5. Блок управления
6. Пылеуловитель
7. Разделительная перегородка
8. Воздуховод
9. Вентилятор
10. Глушитель шумов

Характеристики
Благодаря цилиндрической форме сушильной камеры сушильный аппарат не имеет мёртвых углов, которые затруднили бы его промывку.
Внутри загрузочного бункера имеется мешалка, которая предотвращает слёживание материала.
Разгрузка готового продукта осуществляется путём опрокидывания накопителя. По запросу клиента предоставляются другие системы разгрузки.
