Краткое описание
Горизонтальная сушилка кипящего слоя находит наиболее широкое применение в фармацевтической промышленности. Она состоит из воздушного фильтра, аппарата с псевдоожиженным слоем и циклонного сепаратора. Сушильный аппарат может работать как в непрерывном, так и порционном режиме.
Применение
Горизонтальная сушилка кипящего слоя зачастую применяется в производстве различных медицинских препаратов, обработке зерна и т.д. Оптимальная крупность исходного материала составляет 0,5-3 мм.
Примечание: При определении производительности сушилки (показатели указаны в таблице ниже) в качестве исходного материала была использована измельчённая слива влажностью 20%. Влажность высушенного продукта составила 5%. Температура воздуха на впуске: 130℃.
Параметры| Модель | Производительность (кг/ч) | Мощность вентилятора (кВт) | Воздушное давление (Пa) | Расход воздуха (м3/ч) | Температура воздуха на впуске (℃) | Макс. энергопотребление (Дж) | Способ загрузки сырья |
| 10-15 | 7.5 | 5.5×103 | 1500 | 60-200 | 2.0×108 | 1. Шиберная задвижка 2. Пневматический конвейер |
|
| 20-25 | 11 | 5.8×103 | 2000 | 60-200 | 2.6×108 | ||
| 30-40 | 15 | 7.1×103 | 3850 | 60-200 | 5.2×108 | ||
| 50-80 | 30 | 8.5×103 | 7000 | 60-200 | 1.04×109 |
Примечание: Производительность сушилки была измерена при следующих условиях: влажность исходного материала: 20%; влажность высушенного продукта: 5%; температура воздуха на впуске: 130℃. Скорость сушки других материалов может отличатся в зависимости от их свойств и конкретных условий сушки. При выборе модели сушилки кипящего слоя, пожалуйста, обратите внимание на то, что модели с маркировкой "А" комплектуются циклонным сепаратором, модели с маркировкой "В" - встроенным пылеуловителем, а модели с маркировкой "С" оснащены как циклонным сепаратором, так и пылеуловителем.
Схема оборудования
-

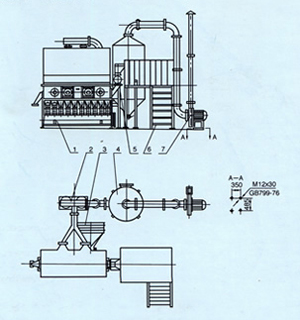

Сушилка кипящего слоя с циклонным сепаратором и пылеуловителем
1. Сушилка
2. Циклонный сепаратор
3. Нагреватель
4. Пылеуловитель
5. Питатель
6. Рабочая площадка
7. Вентилятор -

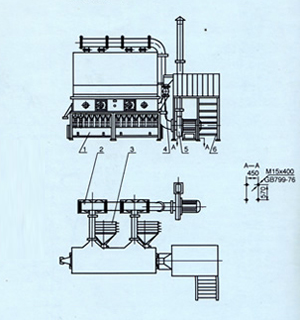

Сушилка кипящего слоя с циклонным сепаратором
1. Сушилка
2. Циклонный сепаратор
3. Нагреватель
4. Питатель
5. Вентилятор
6. Рабочая площадка
Принцип работы
Фильтрованный нагретый воздух подаётся в сушильную камеру через распределительный клапан, а сырой материал загружается при помощи питателя. В процессе сушки материал подвергается псевдоожижению, вследствие чего влага быстро испаряется.
