Двухконусная вакуумная сушилка

  •  Двухконусная вакуумная сушилка
  •  Двухконусная вакуумная сушилка
  •  Двухконусная вакуумная сушилка

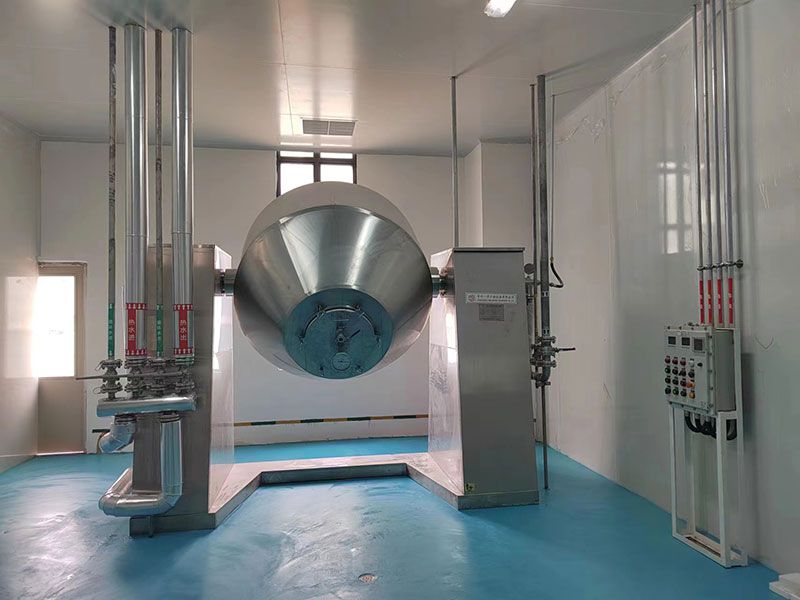

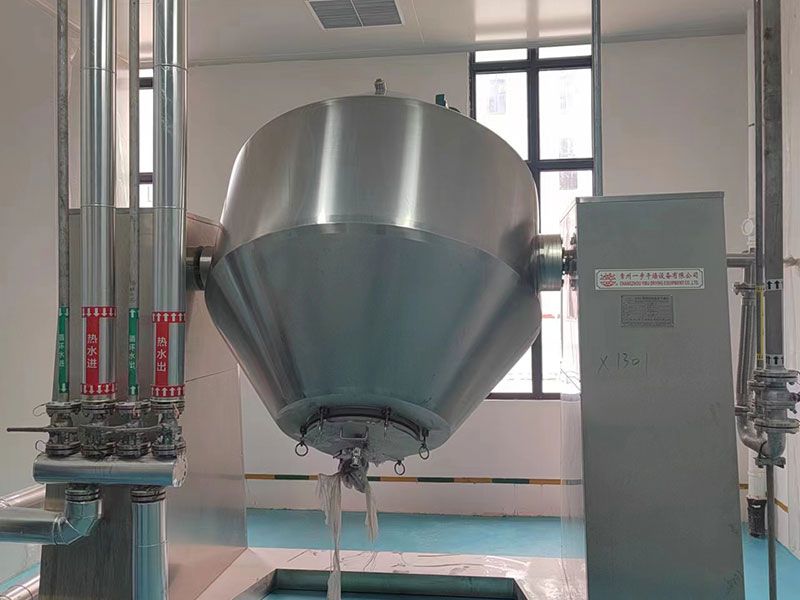

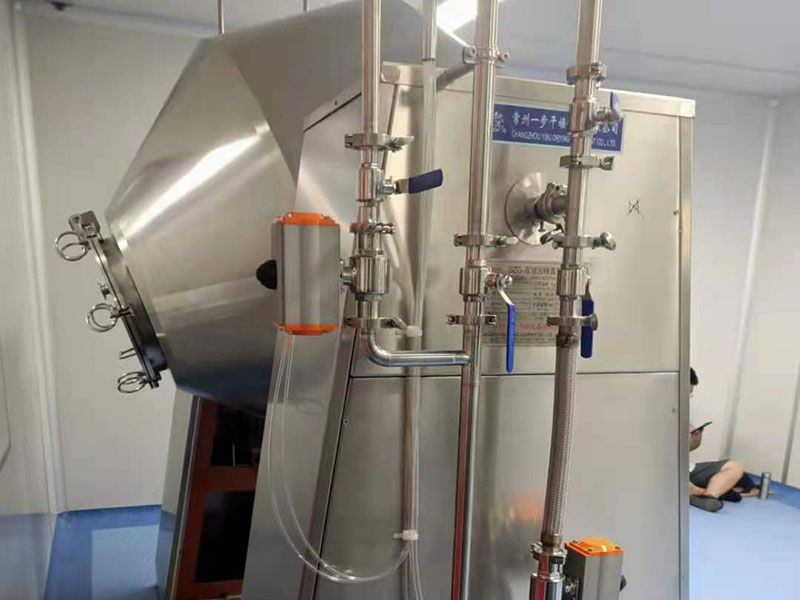

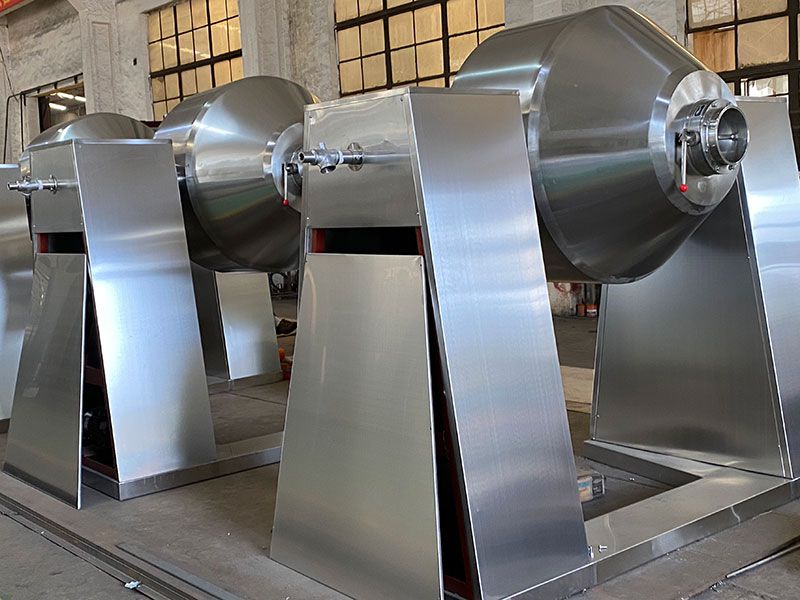

Двухконусная вакуумная сушилка / Биконический смеситель-сушилка
Вращающаяся коническая вакуумная сушилка оптимально подходит для одновременного выполнения процессов перемешивания и сушки сыпучих материалов при невысоких температурах. Данный сушильный аппарат является отличным выбором для обработки легко окисляемых, летучих и термочувствительных материалов.

Система трансмиссии конической вакуумной сушилки представлена комбинацией ременной и цепной передачи, что обеспечивает стабильность аппарата в работе.

Параметры
Модель 100 200 350 500 750 1000 1500 2000 3000 4000 5000
Общий объём л 100 200 350 500 750 1000 1500 2000 3000 4000 5000
Рабочий объём L 50 100 175 250 375 500 750 1000 1500 2000 2500
Площадь нагрева м2 1.16 1.5 2 2.63 3.5 4.61 5.58 7.5 10.2 12.1 14.1
Скорость вращения об/мин 6 5 4 4 4
Мощность кВт 0.75 1.1 1.5 1.5 2 3 3 4 5.5 7.5 7.5
Высота оси вращения мм 1810 1910 2090 2195 2500 2665 2915 3055 3530 3800 4180
Общая масса кг 825 1050 1350 1650 1800 2070 2250 3000 4500 5350 6000
Проектное давление внутри сушильной камеры MПa -0.09 〜0.096
Проектное давление внутри теплообменной рубашки MПa 0.3
Схема конструкции

1. Водяной конденсат или обратный поток
2. Источник нагрева
3. Ось вращения
4. Рама
5. Сушильная камера

6. Вакуумный фильтр
7. Уплотнительное кольцо
8. Вакуумный манометр
9. Шарнирное соединение
