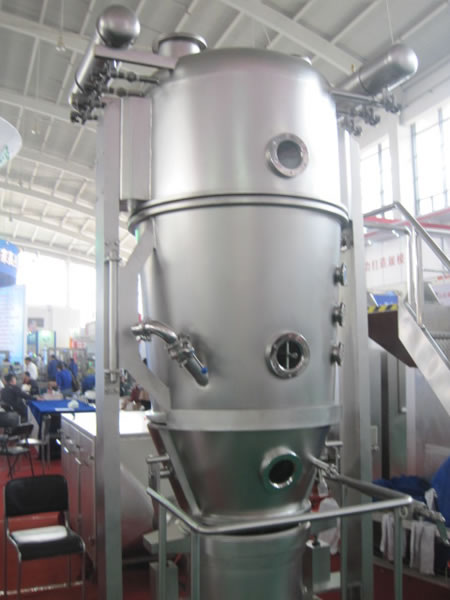

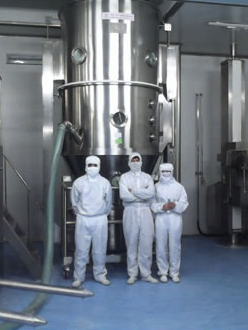

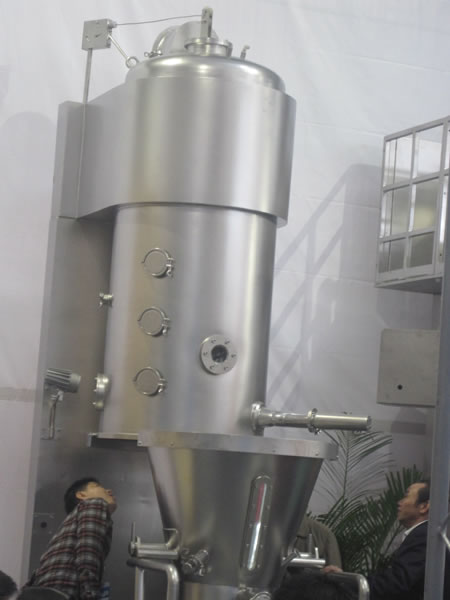

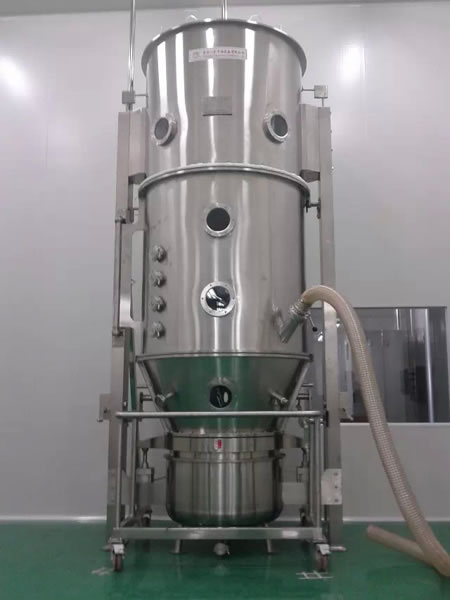

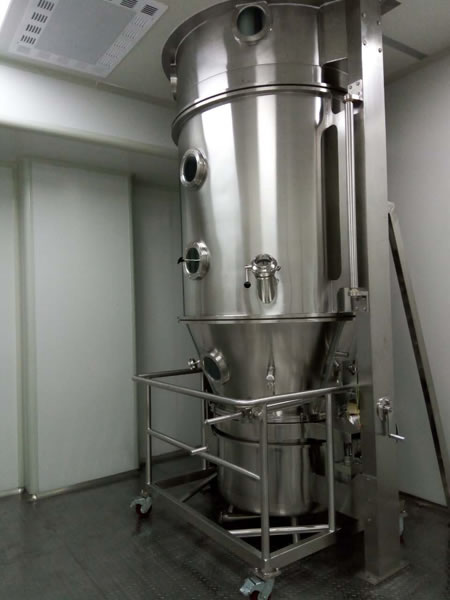

Распылительная сушилка-гранулятор

  •  Распылительная сушилка-гранулятор
  •  Распылительная сушилка-гранулятор
  •  Распылительная сушилка-гранулятор

Применение
Фармацевтика: производство лекарственных препаратов, таблеток и капсул.
Пищевая промышленность: производство какао, кофе, сухого молока, ароматизаторов и т.д.
Другие отрасли: производство пестицидов, удобрений, кормов для животных, красителей и т.д.

Распылительная сушилка-гранулятор предназначена для формирования однородных гранул или порошка из жидкого или пастообразного сырья. Данное грануляционное оборудование оптимально подходит для обработки материалов, чувствительных к воздействию высоких температур. Эффективность данного аппарата в работе почти в два раза превышает эффективность гранулятора кипящего слоя серии FL. Таким образом, влажность готового продукта на выходе из сушилки-гранулятора составляет лишь 0,1%. Коэффициент эффективности грануляции достигает 85%, а диаметр гранул может составлять от 0,2 мм до 2 мм. Обладая усовершенствованной конструкцией, вращающаяся многопоточная форсунка способна распылять жидкости с удельным весом в 1,3 г/cм3.

Технические параметры
Наименование Ед. изм. PGL-3B PGL-5B PGL-10B PGL-20B PGL-30B PGL-80B PGL-120B
Скорость испарения влаги Мин. кг/ч 2 4 5 10 20 40 55
Макс. кг/ч 4 6 15 30 40 80 120
Масса загрузки Мин. кг 2 6 10 30 60 100 150
Макс. кг 6 15 30 80 160 250 450
Удельная плотность исходного материала кг/л ≤1.30
Объём рабочей камеры л 26 50 220 420 620 980 1600
Диаметр рабочей камеры мм 400 550 770 1000 1200 1400 1600
Мощность всасывающего вентилятора кВт 4.0 5.5 7.5 15 22 30 45
Мощность вспомогательного вентилятора кВт 0.35 0.75 0.75 1.20 2.20 2.20 4
Пар Расход кг/ч 40 70 99 210 300 366 465
Давление MПa 0.1-0.4
Мощность электрического нагревателя кВт 9 15 21 25.5 51.5 60 75
Сжатый воздух Расход м3/мин 0.9 0.9 0.9 0.9 1.1 1.3 1.8
Давление MПa 0.1-0.4
Рабочая температура °C Комнатная - 130°C (регулируется автоматически)
Влажность продукта на выходе % ≤0.5% (в зависимости от исходного материала)
Коэффициент получения гранул % ≥99%
Уровень шума дБ ≤75
Вес оборудования кг 500 800 1200 1500 2000 2500 3000
Габариты оборудования Φ мм 400 550 770 1000 1200 1400 1600
H 1 мм 940 1050 1070 1180 1620 1620 1690
H 2 мм 2100 2400 2680 3150 3630 4120 4740
H 3 мм 2450 2750 3020 3700 4100 4770 5150
B мм 740 890 1110 1420 1600 1820 2100

Как подобрать оптимальную модель оборудования:
При наличии 120 кг жидкого сырья I (30% твердого вещества) и 60 кг присадок II, производительность оборудования рассчитывается по формуле: M=mI+mII=120кг×30%+60кг=96кг, а продолжительность рабочего цикла: T=120кг/30кг/h=4 ч. По данным таблицы скорость испарения воды соответствует стандартному объёму загрузки. При необходимости в получении двух партий продукта за один рабочий цикл, рекомендуется использовать распылительную сушилку-гранулятор модели PGL-30B.
