Краткое описание
Тарельчатые сушилки непрерывного действия используются во многочисленных отраслях промышленности и могут иметь несколько различных исполнений. Таким образом, различают три их основных вида: тарельчатые сушилки открытого типа, тарельчатые сушилки закрытого типа и вакуумные тарельчатые сушилки. Общая площадь сушки одного такого аппарата варьируется от 4 до 180 квадратных метров. При этом тарельчатые сушилки могут быть укомплектованы различными вспомогательными устройствами для достижения различных производственных целей.
Обрабатываемые материалы
Тарельчата сушилка может осуществлять высушивание, тепловое расщепление, обжиг, охлаждение и сублимацию таких материалов, как:
1. Органические вещества
2. Минеральные вещества
3. Фармацевтическая продукция, продукты питания
4. Корма для животных, удобрения
| Модель | Диаметр (мм) | Высота (мм) | Площадь сушки (м2) | Мощность (кВт) | Модель | Диаметр (мм) | Высота (мм) | Площадь сушки (м2) | Мощность (кВт) |
| 1200/4 | 1850 | 2608 | 3.3 | 1.1 | 2200/18 | 2900 | 5782 | 55.4 | 5.5 |
| 1200/6 | 3028 | 4.9 | 2200/20 | 6202 | 61.6 | ||||
| 1200/8 | 3448 | 6.6 | 1.5 | 2200/22 | 6622 | 67.7 | 7.5 | ||
| 1200/10 | 3868 | 8.2 | 2200/24 | 7042 | 73.9 | ||||
| 1200/12 | 4288 | 9.9 | 2200/26 | 7462 | 80 | ||||
| 1500/6 | 2100 | 3022 | 8 | 2.2 | Aug-00 | 3800 | 4050 | 48 | 11 |
| 1500/8 | 3442 | 10.7 | Oct-00 | 4650 | 60 | ||||
| 1500/10 | 3862 | 13.4 | Dec-00 | 5250 | 72 | ||||
| 1500/12 | 4282 | 16.1 | 3 | 3000/14 | 5850 | 84 | |||
| 1500/14 | 4702 | 18.8 | 3000/16 | 6450 | 96 | ||||
| 1500/16 | 5122 | 21.5 | 3000/18 | 7050 | 108 | 13 | |||
| Jun-00 | 2900 | 3262 | 18.5 | 3 | 3000/20 | 7650 | 120 | ||
| Aug-00 | 3682 | 24.6 | 3000/22 | 8250 | 132 | ||||
| Oct-00 | 4102 | 30.8 | 3000/24 | 8850 | 144 | ||||
| Dec-00 | 4522 | 36.9 | 4 | 3000/26 | 9450 | 156 | 15 | ||
| 2200/14 | 4942 | 43.1 | 3000/28 | 10050 | 168 | ||||
| 2200/16 | 5362 | 49.3 | 5.5 | 3000/30 | 10650 | 180 |
Принцип работы

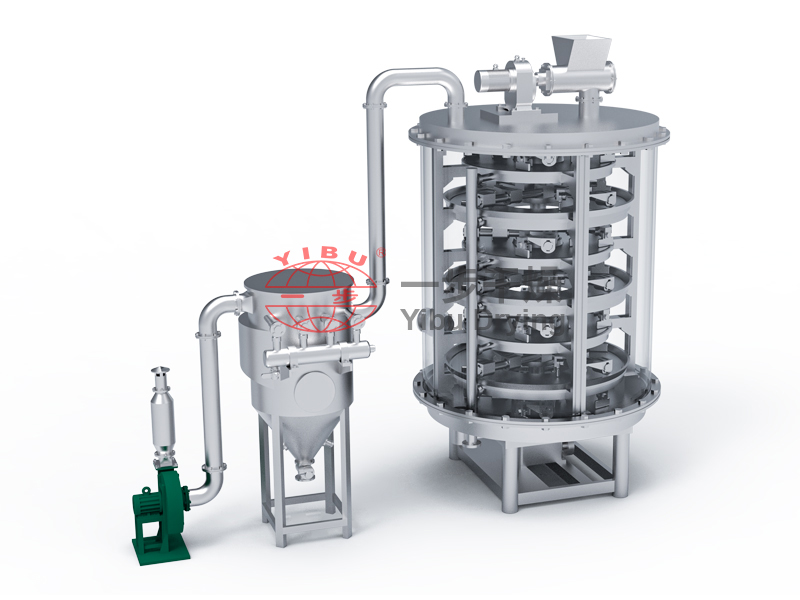

Влажный материал равномерно укладывается на верхнюю полку сушилки в непрерывном режиме. Одновременно с этим продукт перемешивается и постепенно сталкивается скребками мешалки на полки, расположенные на ярус ниже, в то время как внутрь сушильной камеры подаётся горячий воздух. Под действием тепла влага испаряется и покидает камеру через отверстие, расположенное в её верхней части. Эффективность сушки может быть существенно повышена при использовании соответствующего вспомогательного оборудования, такого как пластинчатые теплообменники, конденсаторы для регенерации растворителя, пылеулавливающие фильтры и всасывающие вентиляторы.
Характеристики
(1) Гибкость в эксплуатации, широкий спектр применений
1. Возможность регулировки толщины слоя материала, скорости вращения главного вала, количества, формы и размера лап мешалки.
2. На каждую полку мешалки можно подавать горячий или холодный воздух, что позволяет как нагревать, так и остужать сырьё.
3. Возможность регулировки времени пребывания продукта внутри сушилки.
4. Поскольку в процессе сушки материал может перемещаться только вниз, исключается возможность образования обратного потока материала. Встроенная мешалка обеспечивает равномерное высушивание продукта.
(2) Простота в управлении
1. Удобное включение/выключение сушилки.
2. После прекращения подачи сырья материал внутри сушилки можно легко выгрузить при помощи мешалки.

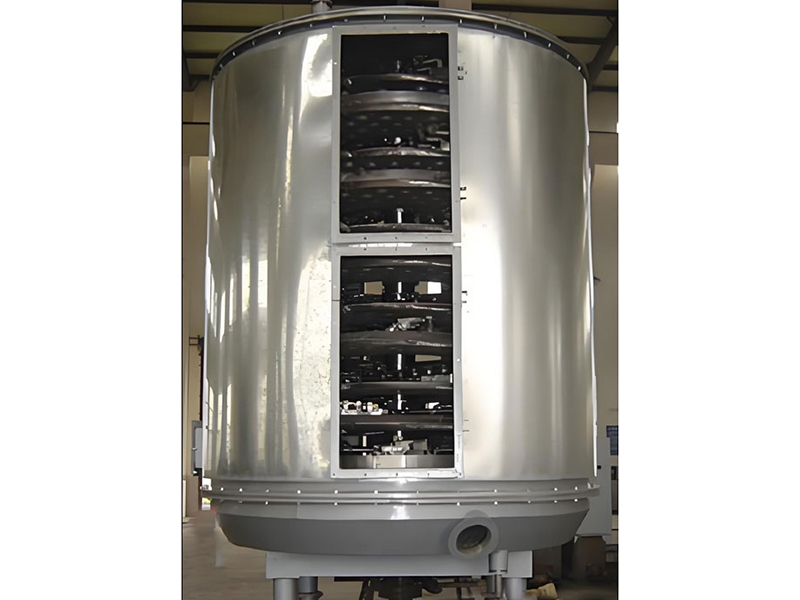

3. Очистка сушильной камеры и наблюдение за процессом сушки осуществляются через большое смотровое окошко.
(3) Низкое энергопотребление
1. Низкая скорость вращения главного вала не требует больших затрат энергии.
2. Горячий воздух циркулирует внутри сушильной камеры, обеспечивая высокую эффективность нагрева при минимальном энергопотреблении.
(4) Чистота производственного процесса; возможность регенерации испарённого растворителя; оптимизированная система разгрузки.
1. Тарельчатая сушилка открытого типа: обеспечивает низкую скорость воздушного потока.
2. Тарельчатая сушилка закрытого типа: комплектуется системой регенерации растворителя.
3. Вакуумная тарельчатая сушилка: подходит для сушки термочувствительных материалов.
(5) Удобство в монтаже и компактные габариты
1. Тарельчатая сушилка представляет собой однокорпусный аппарат, который быстро и легко устанавливается на отведённом для него месте.
2. Благодаря многоярусной вертикальной конструкции, сушильный аппарат занимает сравнительно мало места.
Комплектация оборудования
1. Полки сушилки
(1). Проектное давление: 0.4 - 1.6 MПa.
(2). Рабочее давление: 0.4 - 1.6 MПa.
(3). Теплоноситель: пар (насыщенный водяной пар / инертный газ; температура нагрева: 100-150℃; давление: ≤0.4 MПa), горячая вода (температура нагрева: до 100℃), теплопроводящее масло (температура нагрева: 150℃~320℃). Если температура нагрева должна превышать 320℃, используется электрический нагреватель.
2. Система транспортировки материала
(1). Скорость вращения главного вала: 1~10 об/мин; используется электромагнитный преобразователь движения.
(2). Лапы мешалки: на каждом ярусе сушилки можно установить от 2 до 8 лап, которые закрепляются на главном валу.
(3). Скребки: закрепляются на лапах мешалки так, чтобы их кромка касалась тарелки (поддона).
(4). Валки: осуществляют постоянное вращение, не позволяя материалу слёживаться.
3. Корпус
(1). Тарельчатая сушилка открытого типа: отсутствует.
(2). Тарельчатая сушилка закрытого типа: цилиндрический корпус, способный выдерживать давление до 5 кПа.
(3). Вакуумная тарельчатая сушилка: цилиндрический корпус, способный выдерживать давление до 0,1 МПа.
4. Воздухонагреватель
Оборудование комплектуется воздухонагревателем, мощность которого соответствует желаемой производительности сушилки.
